Микропрограммы "ВАЗ M154/Я7/Я5/Я4", "ВАЗ MP70/GM", "ВАЗ BOSCH M7.9.7", "ГАЗ МИКАС/АВТРОН", "ГАЗ VS5.6 ИТЭЛМА", "ГАЗ VDO Steyr", "ГАЗ ABS BOSCH 5.3", "ИЖ/ЗАЗ МИКАС 7.6" предназначены для диагностики систем управления двигателем отечественных инжекторных автомобилей, см. таблицу:

Название прог. модуля	Тип ЭБУ	Диагн. системы	Модели автомобилей	Основные возможности
				Коды ошибок	Парам.	Тесты ИМ	Адаптация
АВТООПРЕДЕЛЕНИЕ ЭБУ	Для определения ЭБУ бензиновых двигателей ВАЗ/ГАЗ/УАЗ/ИЖ/ЗАЗ
«ВАЗ M154/Я7/Я5/Я4»	BOSCH M1.5.4 (P-83), BOSCH M1.5.4N (Евро-2), Январь 7.2 (Евро-2), Итэлма 7.2 (Евро-2), Январь 5.1 (Евро-2), Январь 5.1.1 (Р-83), Январь 5.1.2 (Р-83), Январь 5.1.3 (Евро-2), VS 5.1 (Р-83/Евро-2), Январь 4, Январь 4.1	Двигатель	ВАЗ 2104, 2105, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2114, 2115, 2121, 2123, Шеви-Нива	+	+	+	+
«ВАЗ MP70/GM»	BOSCH MP7.0H (Евро-2/Евро-3), GM ISFI-2S, GM EFI-4	Двигатель	ВАЗ 2108, 2109, 2110, 2111, 2112, 2121, 2123, Шеви-Нива	+	+	+	+
«ВАЗ M7.9.7/M73»	BOSCH M7.9.7 (Евро-2/Евро-3), M73 (Евро-3)	Двигатель	ВАЗ Классика, 2114, 2115, Шеви-Нива, 1118 (Калина), 2170 (Приора)	+	+	+	+
«ВАЗ M74/ME17.9.7	M74 (Евро-3/Евро-4), BOSCH ME17.9.7 (Евро-3/Евро-4)	Двигатель	ВАЗ 2114, 2115, Нива 4x4, 1118 (Калина), 2170 (Приора)	+	+	+	+
«ВАЗ ДОП.ОБОРУД.»	ЭМУР, САУО, САУКУ, СНПБ1118, СНПБ2170.	Электро-механический усилитель руля Калина, Приора; АПС6; система автоматического управления отопителем, система автоматического управления климатической установкой 2110 и Приора; подушки безопасности Калина, Приора	ВАЗ 2110, 2111, 2112, 2114, 2115, 2123, Шеви-Нива, 1118 (Калина), 2170 (Приора)	+	+	+	-
«ВАЗ ДОП.ОБОРУД.1»	МИКАС 5.4, МИКАС 5.4 КЗ, МИКАС 7.1, МИКАС 7.1 КЗ, МИКАС 7.2, АВТРОН M1.5.4, СОАТЭ 31, СОАТЭ 302	Двигатель	ГАЗ (Волга, Газель, Соболь, Валдай, Баргузин) с двиг. ЗМЗ-4052, ЗМЗ-4062, ЗМЗ-4063, ЗМЗ-409, УМЗ-4216, УМЗ-249; УАЗ двиг. ЗМЗ-405, ЗМЗ-409, УМЗ-4213, УМЗ-4216, УМЗ-249, УМЗ-420	+	+	+	+
«ГАЗ VS5.6 ИТЭЛМА»	VS5.6 ИТЭЛМА	Двигатель	ГАЗ (Волга, Газель, Соболь, Валдай, Баргузин) ЗМЗ-4062	+	+	+	+
«ГАЗ/УАЗ МИКАС 11/VS8»	МИКАС 11 (Евро-2/Евро-3) заводской номер 822.3763 001, VS8 ИТЭЛМА	Двигатель	ГАЗ (Газель, Соболь, Валдай, Баргузин) с двиг. ЗМЗ-4052; УАЗ (Патриот) двиг. ЗМЗ-409	+	+	+	+
«ГАЗ/УАЗ МИКАС 11Е3»	МИКАС 11ЕТ (Евро-3) заводской номер 371.3763 000, МИКАС 11 (Евро-3) заводской номер 825.3763 001, МИКАС 11CR (Евро-3) заводской номер 581.3763 000	Двигатель	ГАЗ (Волга, Газель, Соболь), УАЗ с двиг. ЗМЗ-40524 (электронный дроссель), ЗМЗ-4052, ЗМЗ-4091, Chrysler 2.4л. (с 2008г.)	+	+	+	+
«ГАЗ МИКАС 10.3»	МИКАС 10.3, заводской номер 4216.3763000	Двигатель	ГАЗ Газель с двиг. УМЗ-4216	+	+	+	+
«ГАЗ Chrysler»	Motorola	Двигатель	ГАЗ Волга с двигателем Chrysler 2.4л. (до 2008г.), ГАЗ Siber 2.4л.	+	+	+	+
«ГАЗ VDO Steyr»	VDO Steyr	Двигатель (дизель)	ГАЗ-560 (Steyr)	+	+	+	-
«ГАЗ/УАЗ ABS»	BOSCH 5.3 (ABS), BOSCH 8.0 (ABS)	ABS	ГАЗ (Волга, Газель, Соболь); УАЗ (Патриот)	+	+	+	-
«УАЗ ME17.9.7/Iveco F1A»	BOSCH ME17.9.7	Двигатель	УАЗ с двиг. ЗМЗ-40904	+	+	+	+
	BOSCH EDC16C39	Двигатель	УАЗ Патриот с двиг. Iveco F1A (дизель)	+	-	-	-
«УАЗ EDC16C39»*	BOSCH EDC16C39	Двигатель	УАЗ Патриот с двиг. Iveco F1A (дизель)	+	+	+	IMA-коды форсунок
«УАЗ VS9.2»	VS9.2	Двигатель (дизель)	УАЗ с дизельным двигателем ЗМЗ-5143	+	+	-	+
«Д-245E3 EDC7UC31»**	BOSCH EDC7UC31 12/24V	Двигатель (дизель)	ГАЗ 3309, ГАЗ Валдай, МАЗ 4370, ПАЗ и др. с двигателями ММЗ Д-245.7Е3, Д-245.9Е3, Д-245.30Е3, Д-245.35Е3	+	+	+	-
«ЗАЗ/ИЖ МИК7.6/10.3»	МИКАС 7.6, МИКАС 10.3, МИКАС 10.3/М11	Двигатель	ЗАЗ Сенс, Ланос, Славута, Таврия, ИЖ	+	+	+	+

    Автоопределение типа ЭБУ – для ЭСУД ВАЗ, ГАЗ, УАЗ прибор позволяет в автоматическом режиме определить тип ЭБУ и настроиться на работу с ним.

    Чтение и обнуление кодов ошибок - просмотр кодов ошибок зарегистрированных ЭБУ и их обнуление. Коды ошибок выводятся вместе с их расшифровкой на русском языке. Считанные коды ошибок можно сохранять в энергонезависимой памяти прибора.

    Контроль параметров - просмотр текущих параметров работы двигателя и его систем, контролируемых ЭБУ в режиме реального времени (Data Stream). Среди контролируемых параметров: температура охлаждающей жидкости, положение дроссельной заслонки, скорость вращения коленвала, УОЗ, напряжение бортсети, длительность импульса впрыска и т.д. Одновременно на дисплее прибора можно просматривать до 6-ти параметров.

    Управление ИМ - управление исполнительными механизмами ЭСУД, для проверки их работоспособности (форсунки, реле бензонасоса, реле вентилятора, индикатор “CHECK ENGINE”, регулятор холостого хода и т.д.).

    Изменение настроек – обеспечивается ЭБУ, которые поддерживают функцию коррекции и запоминания настроек некоторых рабочих параметров (смещение УОЗ, коэффициент коррекции CO).

Специализированные тесты – прибор позволяет проводить специализированные тесты:

• "Время впрыска" - измерение MIN и MAX значения длительности импульса впрыска;
• "Глушение цилиндров" - поцилиндровый баланс мощности (для систем с распределенным впрыском);
• "Разгон" - косвенное определение мощностных показателей двигателя по времени, которое требуется для увеличения оборотов двигателя между установленными значениями MIN и MAX при разгоне автомобиля на 2-ой (или любой другой) передаче;
• "Тест форсунок" - определение эффективности работы форсунок (выполняется при помощи опционально поставляемого адаптера "Форсунка").

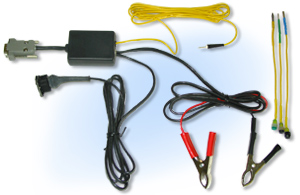

Адаптер "Форсунка"

    Комплектация автомобиля – режим считывания информации об оснащении автомобиля различными функциями и устройствами (наличие датчика кислорода, адсорбера, клапана рециркуляции ОГ и т.п.).

    Идентификационные параметры автомобиля - просмотр идентификационных данных (VIN, заводского номера ЭБУ, версии микропрограммы управления и т.д.).

Диагностические кабели для подключения к ВАЗ

Для подключения к диагностическому разъему автомобилей ВАЗ (12 контактов) используется диагностический кабель "ВАЗ 24".

Для новых автомобилей ВАЗ Евро-3 оснащенных диагностическим разъемом OBD-II используется диагностический кабель "OBD-II 24".

Для подключения к дополнительному оборудованию (ЭМУР, АПС6, САУО, САУКУ, СНПБ) автомобилей 2110, Калина, Приора используется диагностический кабель "OBD-II 24".

Разъем диагностики ВАЗ (12 контактов)

Диагностический разъем OBD-II (16 контактов)



Диагностические кабели для подключения к ГАЗ и УАЗ.

Для подключения к диагностическому разъему ЭСУД автомобилей ГАЗ (УАЗ) используется диагностический кабель «ГАЗ 24».

Для подключения к ЭСУД новых моделей ГАЗ, УАЗ Евро-3, в том числе с двигателем Chrysler и Iveco F1A, оснащенных диагностическим разъемом OBD-II используется кабель "OBD-II 24".

Для подключения к ЭСУД автомобилей ГАЗ 3309 используется диагностический кабель "OBD-II 24".

Для подключения к ЭСУД дизельных автомобилей ГАЗ-560 (Steyr) используется диагностический кабель "ГАЗ Steyr 24".

Для подключения к разъему диагностики ABS BOSCH 5.3 автомобилей ГАЗ используется диагностический кабель "K-Line 24".

Для подключения к ABS BOSCH 8.0 автомобилей УАЗ Патриот используется диагностический кабель "OBD-II 24".

Разъем диагностики ГАЗ (12 контактов)



Диагностические кабели для подключения к ЗАЗ

Для подключения к 12-ти контактному диагностическому разъему автомобилей ЗАЗ (Таврия, Sens, Lanos) используется диагностический кабель «ВАЗ 24».

Разъем диагностики ЗАЗ (12 контактов)



Диагностические кабели для подключения к МАЗ

Для подключения к ЭСУД автомобилей МАЗ 4370 используется диагностический кабель "OBD-II 24".

Диагностический разъем OBD-II (16 контактов)
