АСКОН-02.13 "Диагност" ("Диагност1", "Диагност ПМ") является четырехкомпонентным газоанализатором и применяется для измерения содержания загрязняющих веществ и коэффициента избытка воздуха (лямбда параметр) в отработавших газах автомобилей с бензиновыми двигателями, оснащенными трехкомпонентными системами нейтрализации. 4-х канальные газоанализаторы серии АСКОН-02.13, предназначены для измерения содержания оксида углерода (СО), углеводородов (СН), диоксида углерода(СО2) и кислорода (О2).
    Приборы просты и удобны в работе, при правильной эксплуатации работают надежно и точно.

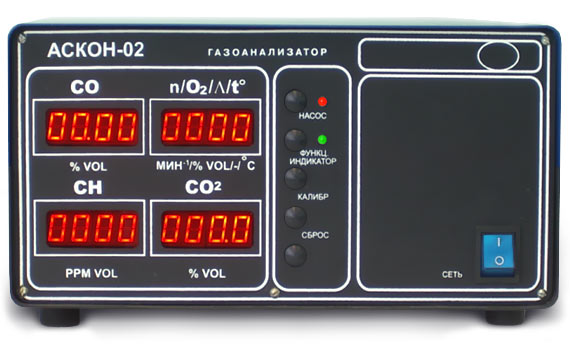

    АСКОН-02.13 "Диагност", АСКОН-02.13 "Диагност1", АСКОН-02.13 "Диагност ПМ" - 4 канальный (CO, CH (в пересчете на гексан), CO2, O2) газоанализатор II класса точности со встроенной функцией измерения оборотов вращения двигателя и измерения температуры масла двигателя (и функцией самодиагностики загрязнения кюветы для модификации "Диагност ПМ").

    Газоанализатор изготовлен в соответствии с требованиями  ГОСТ Р 52033 – 2003г и с учетом потребности Российского рынка в простом компактном газоанализаторе, имеющем минимум модификаций, но максимум возможностей, полностью соответствующем современным требованиям.

    АСКОН-02.13 "Диагност" ("Диагност1", "Диагност ПМ") используется для выполнения работ по определению неисправностей в системах топливоподачи и зажигания автомобилей с бензиновыми двигателями, оснащенных  трехкомпонентными системами нейтрализации,  для регулировки параметров токсичности и контрольных измерений.

Они измеряют следующие компоненты:

• оксид углерода (СО)
• диоксид углерода(СО2)
• углеводороды (СН)
• кислород (О2)

     Четырехканальные газоанализаторы могут быть также использованы для проведения измерений на автомобилях, не оснащенных системами нейтрализации или оснащенных двухкомпонентными системами нейтрализации.

Тахометр обеспечивает измерение частоты вращения коленчатого вала двигателя в двух диапазонах :

• от 0 до 1200 об/мин
• от 0 до 10000 об/мин

Температура масла (охлаждающей жидкости) измеряется в диапазоне от 20 до 100 град С.




Измеряемые параметры и диапазоны	АСКОН-02.13 «Диагност»	АСКОН-02.13 «Диагност ПМ»
1.Окись углерода СО, % с дискретностью измерения 0,01% относительной погрешностью +-6%	0 -7,0	0 -7,0
2.Сумма углеводородов СН, ррm с дискретностью измерения 1 ррm относительной погрешностью +-6%	0 -3000,0	0 -3000,0
3.Двуокись углерода СО2, % с дискретностью измерения 0,1% относительной погрешностью +-6%	0 -16,0	0 -16,0
4.Кислород О2, % с дискретностью измерения 0,1% относительной погрешностью +-6%	0 – 21,0	0 – 21,0
5. Частота вращения коленчатого вала двигателя, об/мин с дискретностью измерения 1 об/мн приведенной погрешностью +-2,5%	0-1200,0 0 -10000,0	0-1200,0 0 -10000,0
6. Температуру масла двигателя или охлаждающей жидкости , град С с дискретностью измерения 1 град С приведенной погрешностью +-2,5%	20 - 100	20 - 100
7. Коэффициент избытка воздух (лямбда параметр), безразмерная расчет. величина	0 - 2	0 - 2
Параметры прибора
*Время прогрева, мин, не более	30	30
*Время установления показаний СН,СО,СО2, сек, не более	30	30
*Время установления показаний О2, сек, не более	60	60
*Напряжение питания, В	=12 / 220	=12 / 220
*Масса, кг	7,0	7,0
*Габариты, мм	300x150x360	300x150x360
*Гарантийный срок эксплуатации	12 месяцев	12 месяцев
*Срок службы кислородного датчика, более	5лет	5лет
Дополнительные опции, возможности
*Автоматическая калибровка и установка нуля	есть	есть
*Автоматический сброс конденсата из всей системы газоотбора	есть	есть
*Самодиагностика на предмет загрязнения кюветы и отклонения от установленных заводских параметров	нет	есть
*Работа в составе диагностических комплексов	есть	есть
*Работа в составе линий технического контроля	есть	есть
*Вывод данных на компьютер и печать и управление газоанализатором с компьютера (см. О программе)	есть	есть
Номер в Госудраственном реестре средств измерений РФ	24782-04	24782-04

   С газоанализатором поставляется программное обеспечение для персонального компьютера. Оно может работать на IBM-совместимом компьютере со следующими характеристиками:

• процессор Intel Pentium I и выше;

• объем ОЗУ – 32 Мб и более;

• объем жесткого диска – 150 Мб и более;

• операционная система Misrosoft Windows 98 и выше или Microsoft Windows 2000 NT и выше;

• 1 или более свободных COM-портов;

• видеокарта и монитор, поддерживающие разрешение 800x600 и выше.

   Для работы программного обеспечение необходимо соединить прибор и компьютер кабелем для COM-порта, входящим в комплект поставки.

Программное обеспечение представляет собой графическое приложение, выполняющее следующие функции:

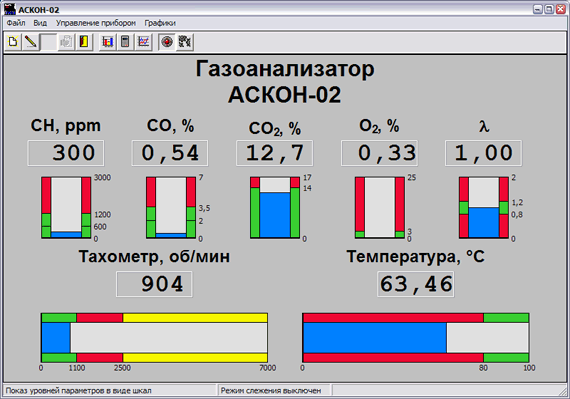

• просмотр параметров измеряемых компонентов в отработавших газах в виде диаграмм, где синий столбик – это величина измеряемого компонента, зеленая зона указывает на нахождение измеряемого компонента в пределах нормируемый величины, красная зона – превышение измеряемым компонентом нормируемой величины, - на минимальных и повышенных оборотах;

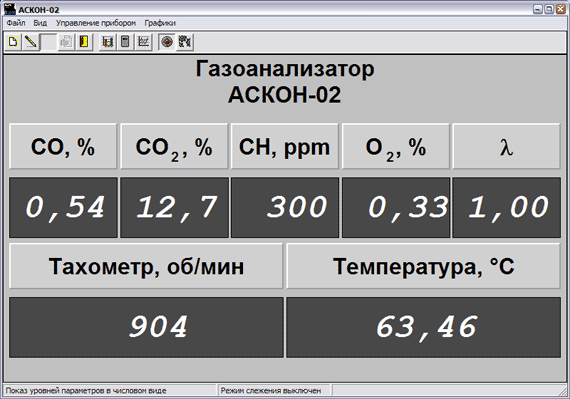

• просмотр измеряемых компонентов и их величина в численном виде;

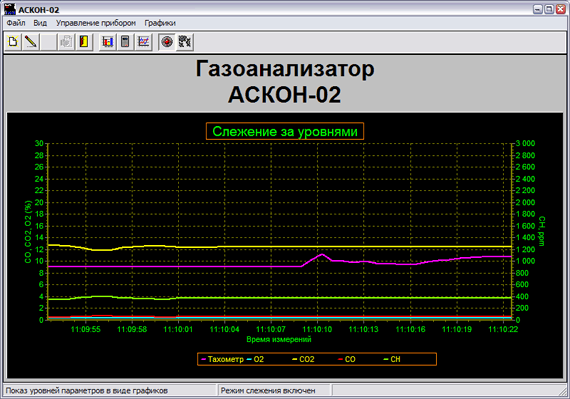

• слежение по графикам за величинами компонентов, изменяющихся со временем. Этот режим также позволяет сохранить графики в виде изображения, просматривать историю текущего измерения, изменять масштаб и область построения графиков;

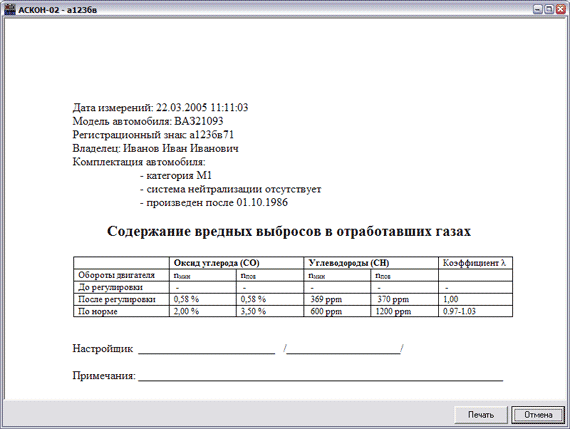

• печать на подключенном к компьютеру принтере результатов измерений согласно ГОСТ Р 52033-2003. Пользователь может по своему усмотрению менять форму бланка вывода распечатки, например, добавлять в документ логотипы и контактную информацию;

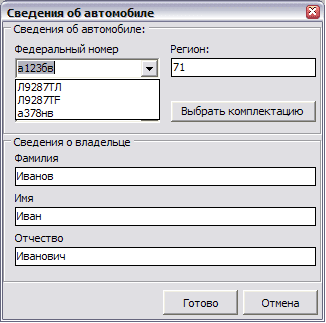

• вести базу данных автомобилей и выбирать из нее автомобиль по регистрационному знаку.


    Приложение поставляется с программой инсталляции, которая разворачивает и настраивает приложение и устанавливает или обновляет (если необходимо) все нужные для ее работы компоненты операционной системы. Никакого дополнительного программного обеспечения для работы программы устанавливать не нужно.

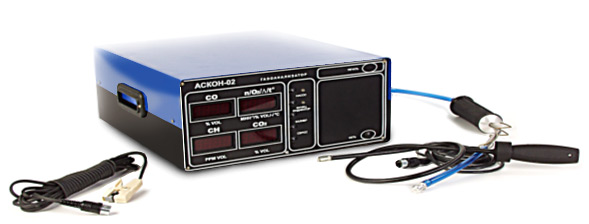

 В комплект поставки прибора входят:

• Прибор
• Шланг подвода пробы
• Щуп - пробозаборник
• Шланг отвода жидкости
• Датчик тахометра
• Щуп измерения температуры масла (в соответствующм приборе)
• Диск с программным обеспечением
• Сетевой кабель 220 В
• Кабель для подключения к ПК
• Инструкция по эксплуатации
• Паспорт устройства

 Прибор упакован в ящик из гофрированного картона.

Тип файла	Коментарий	Размер	Ссылка
	Методика измерений	55 kb	Загрузить
	Описание прибора	113 kb	Загрузить

Аналогами данного устройства являются:

• Инфракар М 1.01 (ЗАО "Альфа-динамика ХИМАВТОМАТИКА", г. Москва);
• Инфракар М 1Т.01 (ЗАО "Альфа-динамика ХИМАВТОМАТИКА", г. Москва);
• Инфракар М 1.02 (ЗАО "Альфа-динамика ХИМАВТОМАТИКА", г. Москва);
• Инфракар М 1Т.02 (ЗАО "Альфа-динамика ХИМАВТОМАТИКА", г. Москва).
