Программно-аппаратный сканер дизельных ЭБУ АВТОАС-КАРГО представляет собой программу, устанавливаемую на ПК, диагностический адаптер «ECU-Link», который осуществляет согласование интерфейса ЭБУ автомобиля и ПК, и набора соединительных кабелей для полключения адаптера к ПК и различным типам разъемов автомобиля.

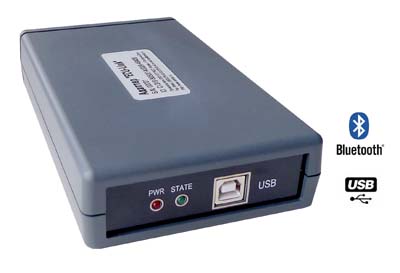

Адаптер «ECU-Link» выполнен в корпусе с совремнным эргономичным дизайном из высококачественной пластмассы.
На адаптере расположены два светодиодных индикатора “POWER” (наличие питания) и “STATE” (готовность адаптера к работе и обмен данными ), разъем для соединения с ПК USB (тип В) и разъем типа DВ15 для присоединения различных кабелей диагностики автомобиля.
Адаптер «ECU Link» связывается с ПК посредством порта USB или по беспроводного соединения Bluetooth. Применение радиоканала Bluetooth для передачи данных особенно удобно при диагностике грузовых автомобилей,ведь оно делает возможным размещение ПК в любом удобном месте на расстоянии не более 10 метров от адаптера «ECU-Link». так как позволяет разместить компьютер с программой в любом удобном месте.
При соединении «ECU Link» с ПК через USB питание адаптера берется с USB порта (+5В).
При соединении «ECU Link» с ПК через по радиоканалу Bluetooth питание адаптера осуществляется от разъема диагностики автомобиля (+9...+36В).
Основные технические характеристики адаптера «ECU-Link»:
- габаритные размеры — 155 х 93 х 34 мм
- вес нетто — 200 г
- питание адаптера — от разъема диагностики автомобиля (+9В...+36В) или от USB порта компьютера (+5В)
- номинальный ток потребления — не более 100 мА
- диапазон рабочих температур от - 40 до +80 град. С
- поддерживаемые интерфейсы связи с ЭБУ автомобиля — CANbus (High Speed 250/500 Kбит/сек), K/L-Line (12/24В)
- интерфейсы для соединения с ПК— USB 2.0, Bluetooth (Class 2, до 10м) встроенная система измерения бортового напряжения автомобиля - +9В...+36В
- встроенная защита от переполюсовки и перенапряжения свыше +36В
- встроенная защита от короткого замыкания и перенапряжения (выше +36В) по линиям K/L-Line
- защита линий K и L адаптера от замыканий на +АКБ автомобиля
- защита линий CAN H и CAN L адаптера от замыканий на массу и +АКБ автомобиля
- защита линий K и L адаптера ESD до 2 кВ
- защита линий CAN H и CAN L адаптера ESD до 6 кВ
- защита обмена данных на CAN шине автомобиля при обрыве или замыкании одной из линий CAN H или CAN L адаптера.
Гарантия на блок сканера
- 12 месяцев.
Гарантия на диагностические
кабели - 3 месяца.
Основные рабочие режимы программы-сканера «АВТОАС-КАРГО»
Считывание, расшифровка и стирание кодов неисправностей - в этом режиме осуществляется считывание и обнуление кодов неисправностей (ошибок) регистрируемых ЭБУ диагностируемой системы. На экран выводятся цифровые коды ошибок, статус обнаруженных ошибок (текущие, периодические) и их расшифровка.
Пример считывания кодов неисправностей, двигатель Д-245 E3, ЭБУ EDC7UC31
Пример считывания кодов неисправностей, двигатель Cummins 6ISBe, ЭБУ CM2150C
Контроль параметров - отображение параметров работы диагностируемой системы в режиме реального времени. Программа позволяет просматривать параметры в цифровом и графическом виде все сразу, группами или только выбранные.

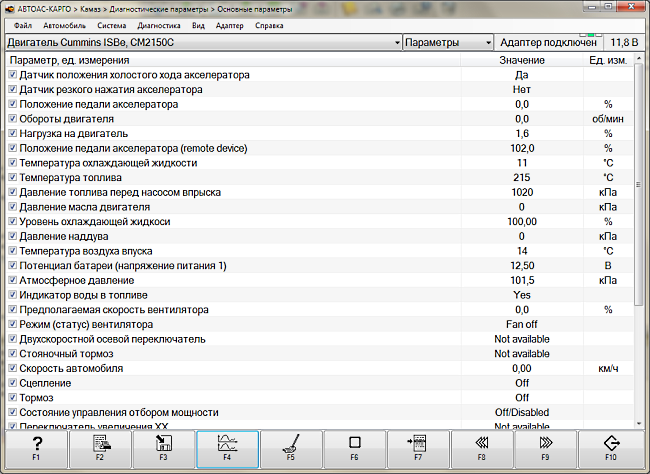

Режим отображения параметров "Список"

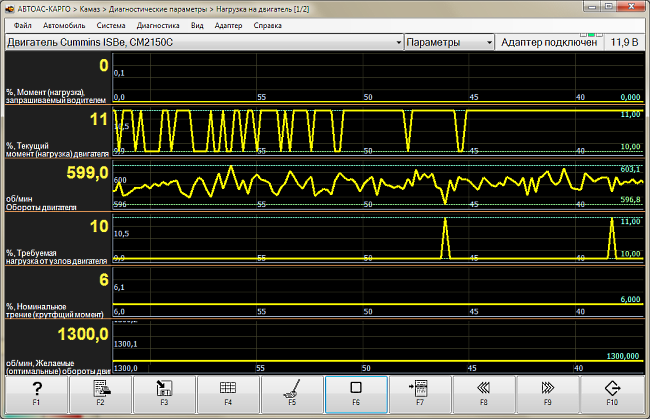

Режим отображения параметров "Графики"

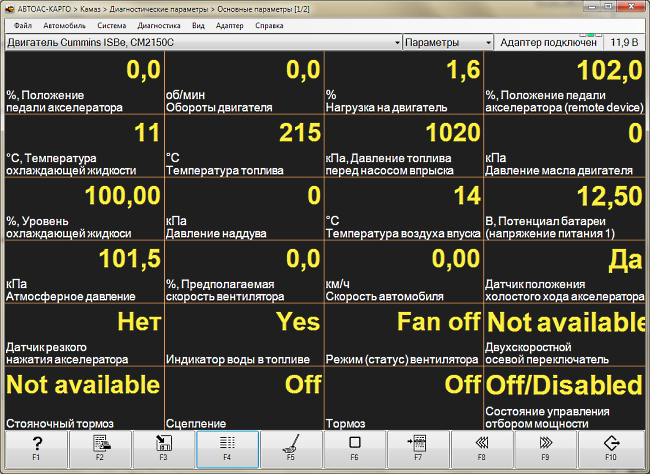

Режим отображения параметров "Таблица"
Управление ИМ - управление исполнительными механизмами диагностируемой системы для проверки их работоспособности. В режиме управления исполнительными механизмами экран программы разделен на 2 части. Слева выводится список доступных ИМ, справа - управление выбранным ИМ и вспомогательная информация, включая условия, которые необходимо соблюдать для управления выбранным ИМ.

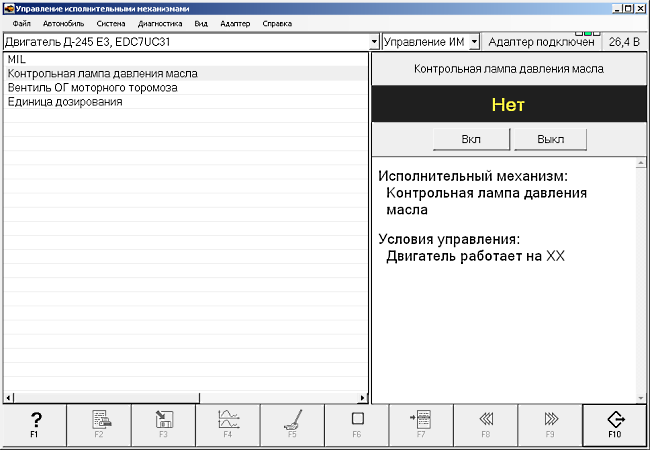

Пример управления ИМ, двигатель Д-245 E3, ЭБУ EDC7UC31
Режим "Спец. функции" предназначен для выполнения специальных функций для выбранной диагностируемой системы: адаптации, сброс адаптаций, перекодировки и т.д. В режиме выполнения специальных функций экран программы разделен на 3 части. Слева выводится список доступных функций, справа - подробная информация по выбранной функции, условия выполнения, кнопки запуска и прерывания выполнения выбранной функции. В нижней части экрана выводится текстовая информация непосредственно процесса выполнения выбранной функции, включая результат выполнения.

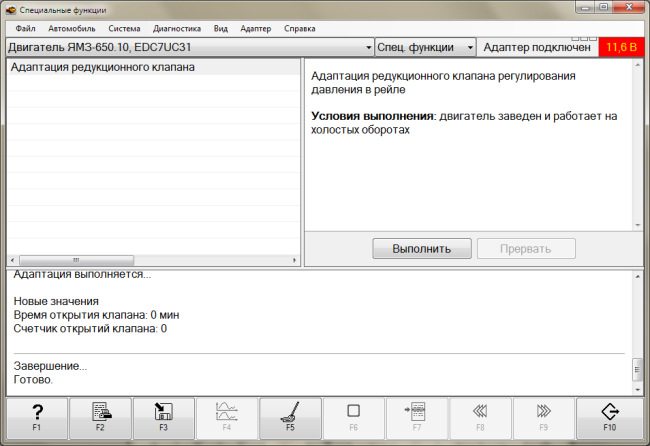

Адаптация редукционного клапана регулирования давления в рейле, двигатель ЯМЗ-650.10, ЭБУ EDC7UC31
Просмотр идентификационных данных ЭБУ - режим считывания сведений об ЭБУ диагностируемой системы (заводской номер ЭБУ, версия прошивки и т.д.)
Пример считывания идентификационных данных, двигатель Д-245 E3, ЭБУ EDC7UC31
Требования к компьютеру
Минимальные:
- Операционная система Windows XP
- Оперативная память 512
- Мб USB-порт
Рекомендуемые:
- Операционная система Windows XP/Vista/7 (32-х или 64-х разрядные)
- Оперативная память 2 Гб
- CD/DVD привод для инсталляции ПО USB-порт Bluetooth
