Прибор реализован отдельным
выносным блоком (мультиплексором), который подключается
к персональному компьютеру, работающему под
управлением операционной системы Windows.
Программное обеспечение
и кабели под конкретные марки приобретаются
опционально. Таким образом, комплектация сканера
является гибкой и определяется исходя из требований
заказчика.
WIN-STAR осуществляет
автоматический выбор вывода диагностируемой
системы, также как Star Diagnosis. Обладает
отличным графическим интерфейсом. Оперативное
обновление программного обеспечения через Интернет
позволяет отслеживать все новинки этих марок
и оперативно вносить изменения в программное
обеспечение прибора.
WIN-STAR обеспечивает
поддержку максимального количества систем и
функций всех машин этих марок, включая представительский
класс.
Программная оболочка
отличается удобным интуитивным интерфейсом,
большим объемом встроенной справкой-помощью
как по работе с самой программой, так и с ремонтной
информацией. При выборе диагностируемого элемента
выводится картинка с местом его расположения
на автомобиле. В случае, если компьютер подключен
в Интернет, диагност имеет возможность обращаться
за дополнительной ремонтной информацией к базе
производителя в КНР.
Сканер поддерживает
максимальное количество систем и функций, включая
диагностику по CAN шине. Функция оперативной
обратной связи Feedback, автоматически отслеживает
и протоколирует возникающие проблемы. Вы можете
отправить по электронной почте такой протокол
и в течении 72 часов проблема будет решена.
Программа англоязычная.
Обновления производятся бесплатно через Интернет
или CD-R диск.

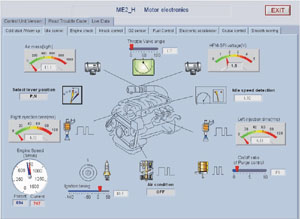

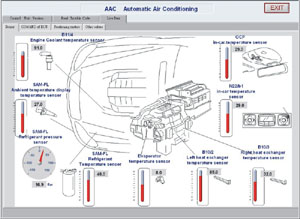

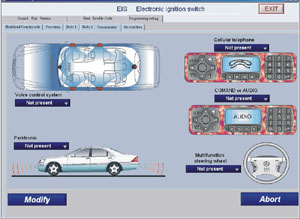

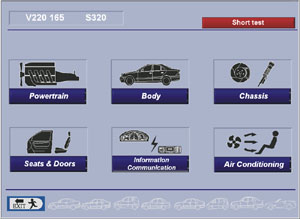

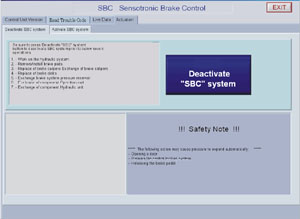

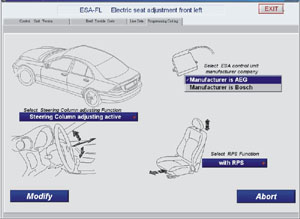

Примеры рабочего экрана программы:
Требования к компьютеру (ноутбуку):
- Процессор Pentium III 1ГГц
- Объем оперативной памяти не менее 256 Мб
- Разрешение монитора 1024х768
- CD-ROM не менее 24Х
- Свободного пространства на жестком диске
не менее 200 Мб
- com-порт или адаптер COM-USB
- операционная система - Windows 98/ 98SE/
NT4.0/ 2000/ XP
Сканер
поддерживает диагностику следующих автомобилей:
- Mercedes-Benz - практически, является
аналогом дилерского сканера "StarDiagnosе"
- BMW - поддержка новых кузовов E60,
E65
- Toyota и Mitsubishi - работа
с моделями внутреннего рынка Японии (праворульными
автомобилями)
- Volvo - поддержка новой моделей S80
- Porsche - последние модели
- VAG - все модели по 2002 год включительно
Основные функции, выполняемые сканером:
- Считывание идентификационной информации
блока управления
- Отображение текущих параметров (значения,
графическое представление, схема расположения
узлов)
- Считыание и стирание текущих и сохраненных
кодов ошибок
- Кодирование и программирование блоков управления
- Адаптация компонентов
- Управление исполнительными механизмами
- Сброс сервисных интервалов
- Функция быстрого теста
Диагностируемые системы:
- Двигатель,
- Трансмиссия,
- Подвеска,
- Кузов,
- АБС,
- Подушки безопасности,
- Панель Приборов,
- Климат-контроль
- и т.д.
Начальный комплект поставки включает
в себя:
- диагностический адаптер Win-Star
- Главный диагностический кабель
- Кабель подсоединения к ПК RS-232
- Кабель OBD-II
- Диск с ПО
- Кейс для транспортировки
Начальный комплект
поставки не позволяет работать с автомобилем,
однако он является обязательной частью любого
варианта комплектации. Для проведения диагностики
начальный комплект должен быть дополнен тем
или иным комплектом (комплектами) из приводимого
ниже списка. Список необходимых комплектов оговаривается
заказчиком.
Комплект Mercedes-Benz:
- ПО для диагностики Mercedes-Benz;
- кабель-адаптер для разъёмов 4-pin;
- кабель-адаптер для разъёмов 14-pin;
- кабель-адаптер для разъёмов 38-pin.
Комплект BMW и MINI:
- ПО для диагностики BMW;
- кабель-адаптер для разъёмов 20-pin.
Комплект VAG:
- ПО для диагностики VAG;
- кабель-адаптер для разъёмов 2x2-pin.
Комплект Volvo:
- ПО для диагностики Volvo;
- кабель-адаптер для разъёмов 4-pin.
Комплект Toyota:
- ПО для диагностики Toyota;
- кабель-адаптер для разъёмов 17-pin;
- кабель-адаптер для разъёмов 23-pin;
- кабель питания.
Комплект Mitsubishi:
- ПО для диагностики Mitsubishi;
- кабель-адаптер для разъёмов 12-pin;
- кабель питания.
