Портативный мотор-тестер FSA 450 предназначен для поиска неисправностей в различных системах автомобилей с бензиновыми и дизельными двигателями. Прибор разработан специалистами концерна BOSCH на основе новейших разработок в области диагностики и устранения неисправностей в электронных системах современных автомобилей. Применение технологии ведомой диагностики позволяет снизить время, затрачиваемое на поиск и устранение неисправностей.


Прибор универсален для различных марок и моделей автомобилей, как отечественного, так и зарубежного производства, что позволяет диагностировать практически все автомобили.

    Портативный мотор-тестер FSA 450 выполнен таким образом, чтобы его использование было удобным и простым, он объединяет в себе возможности стационарного мотор-тестера и малые габариты и вес, что позволяет использовать его для мобильной диагностики.

Параметры FSA 450 (по системам).

Измерительные входы:

• Осциллограф: 4 осциллографических входа +/- 200 Вольт (каналы 1 и 2: 1 МОм/10 МОм; закрытый/открытый вход)
• Вторичная цепь: 2 входа для подключения емкостных датчиков
• Первичная цепь: 1 вход для первичной цепи системы зажигания (+/-600 Вольт)
• Дополнительные входы: 2 входа для подключения датчиков давления и разрежения (активные датчики)
• Мультиметр: 1 дифференциальный вход (+ и -)

Измеритель параметров систем зажигания:

• Число цилиндров: от 1 до 12 (для 4-х тактных двигателей)
• Частота вращения к.в.: 100 - 10000 об/мин.
• Первичное напряжение: 10 - 500 В/дел.
• Вторичное напряжение: 1 - 50 кВ/дел.
• Диапазон развёрток: 0.2 - 20 мС/дел.
• Режимы вывода данных:
  • Квазианалоговый (бар-графы)
  • Графический дисплей (осциллограммы)
• Виды графического дисплея:

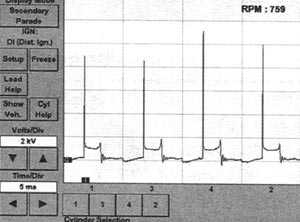

  • Первичная цепь (парад, парад с выделением, растр, одиночный цилиндр, наложение цилиндров)
  • Вторичная цепь (парад, парад с выделением, растр, одиночный цилиндр, наложение цилиндров)
  • Первичная + Вторичная цепи (парад, одиночный)
  • Вторичная цепь DIS (рабочий + холостой такты)

Осциллограф:

• Число каналов: 4
• Входное сопротивление: 1 МОм по каждому каналу
• Полоса пропускания: от 0 Гц до 10 МГц
• Частота дискретизации
  • В стандартном режиме: 1 МГц
  • В режиме регистрации сбоев: 6 МГц
• Диапазон напряжений: от +/- 50 мВ/дел. до +/- 50 В/дел.
• Диапазон развёрток: от 20 мкС/дел. до 20 С/дел.
• Режимы синхронизации:
  • Автоматический
  • Ждущий
  • Однократный

Графический мультиметр:

• Диапазон развёрток: от 0.5 до 50 С/дел.
• Отображаемые параметры:
  • Постоянное напряжение (0.1 В - 400 В)
  • Постоянный ток (25 мА - 1000 А)
  • Частота (5 Гц - 200 кГц)
  • Скважность (0 - 100 %)
  • Длительность импульсов (0.5 - 500 мС)
  • Частота вращения к. в. (100 - 8000 об/мин)
  • Разрежение (0 - 100 кПа)
  • Давление (0 - 800 кПа)
  • Температура (0 - 1000°С)

Цифровой мультиметр:

• Погрешность измерения 0,5%
• Измеряемые параметры
  • Постоянное напряжение
  • Переменное напряжение
  • Сопротивление
  • Проверка диодов
  • Проверка цепей на обрыв

Питание:

• Внутреннее Nickel-Metal-Hydride батарея 7.5 Вольт
• Внешнее Сетевой адаптер 220/12 Вольт
• Блок питания от АКБ автомобиля 12/8,5 Вольт
• Потребляемая мощность
  • Без подсветки - 1.4 Вт
  • С подсветкой - 2.5 Вт

Габариты и вес:

• Ширина 248 мм
• Длина 260 мм
• Толщина 44,5 мм
• Вес 1300 г.

Условия эксплуатации:

• Температура эксплуатации от 0 до +40 С
• Температура хранения от -20 С - до +50 С
• Относительная влажность воздуха от 10% - до 90%

Система:

Процессор	Motorola XPC823, 32 - разрядный, 20 МГц
Внутренняя память	1. Flash EEPROM 8 МВ 2. DRAM 16 MВ, с возможностью расширения
Внешняя память	карточка PCMCIA II
Дисплей	монохромный графический 640 Х 480 точек, VGA, диагональ - 18,8 см.
Подсветка	флуоресцентная (холодный катод), отключаемая, с регулируемой контрастностью
Управление	1. Клавиатура (11 кнопок с проводящей резиной) 2. Активный дисплей (Touchscreen)
Связь с внешним РС	1. Шина USB 12 МВ/Сек 2. Шина LAN Ethernet (10-Base-T)
Другие интерфейсы	Два порта RS232, от 9.6 до 115,2 Кбод

Функции портативного мотор-тестера FSA 450

1. Механические тесты

• Измерение относительной величины пульсаций разрежения по цилиндрам
• Измерение постоянной и переменной составляющих разрежения во впускном коллекторе
• Вывод осциллограммы изменения давления воздуха в цилиндре
• Вывод осциллограммы тока стартера на режиме прокрутки

2. Осциллограф параметров системы зажигания

• Измерение первичного и пробивного напряжения по цилиндрам в цифровой и квазианалоговой форме.

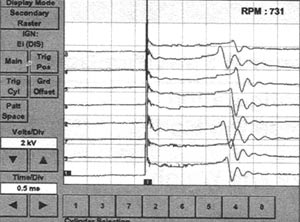

• Вывод на дисплей осциллограмм первичного и вторичного напряжения (парад, парад с выделением цилиндра, растр, одиночный цилиндр, наложение цилиндров)

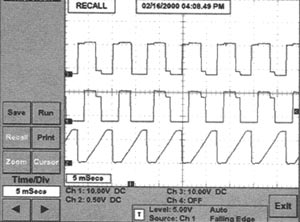

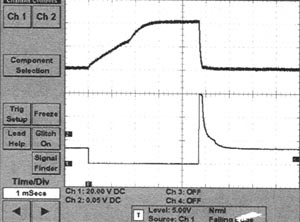

3. 4-х канальный запоминающий осциллограф

• Диапазон амплитуд: от 25 мВ до 200 В для сигналов любой полярности
• Диапазон разверток: от 20 мкС/дел до 20 С/дел.
• Полоса пропускания: от 0 Гц до 10 МГц.

• Частота дискретизации: 6 МГц
• Синхронизация по любому фронту и уровню тестируемого сигнала
• Сохранение в памяти 50 кадров сигнала с последующим покадровым просмотром

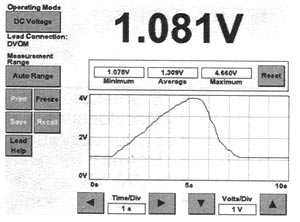

4. Графический мультиметр

• Вывод на дисплей графика изменения требуемого параметра сигнала во времени
• Отображаемые параметры: напряжение, скважность, частота, длительность импульсов
• Допустимый уровень напряжения (амплитудное значение): до +/- 100 В

• Сохранение результатов измерений в памяти прибора

5. Цифровой мультиметр

• Измеряемые параметры: постоянное напряжение, переменное напряжение,сопротивление, проверка диодов, проверка цепей на обрыв
• вывод информации в цифровой и квазианалоговой форме
• автоматическая регистрация минимальных и максимальных значений параметра
• Погрешность измерения: +/- 0.5 %
• Сохранение результатов измерений в памяти прибора

Отличительные особенности:

1. Расширение функциональных возможностей прибора осуществляется посредством обновления программного обеспечения (карта PCMCIA).
2. Возможность передачи накопленной информации на персональный компьютер.
3. Возможность работы под управлением персонального компьютера.
4. Питание от встроенных аккумуляторов, бортовой сети автомобиля или сети 220 Вольт.
5. Небольшие габариты и вес.


Базовый комплект поставки FSA 450

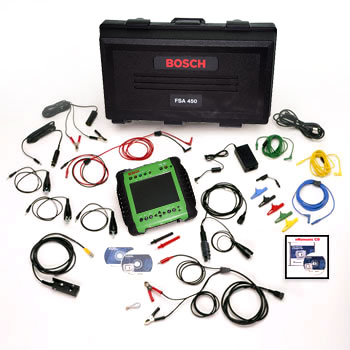

	основной блок с установленной программной картой PCMCIA кабель-адаптер с емкостным датчиком для измерения параметров искрового разряда в стандартных системах зажигания кабель питания "масса" блок питания 220/12 Вольт адаптер для подключения к АКБ кабель питания от прикуриватель кабель для подключения к первичной цепи системы зажигания кабель измерительный (красный/чёрный) измерительный кабель (жёлтый) измерительный кабель (зелёный) измерительный кабель (синий) измерительный пробник (чёрный) измерительный пробник (красный) зажим крокодил (жёлтый) зажим крокодил (зелёный) зажим крокодил (чёрный) зажим крокодил (красный) кабель "масса" кабель "масса 2" инструкция пользователя на компакт-диске пластиковый кейc
Комплект расширения DIS + CID

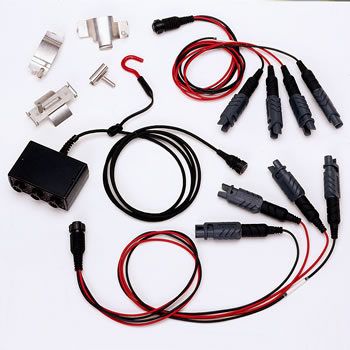

	кабель-адаптер с 4-мя емкостными датчиками для систем зажигания с двухвыводными катушками (Waste Spark) - 2 шт. адаптер-разветвитель комплект емкостных адаптеров (4 шт.) для работы с системами зажигания CID (катушка в распределителе)
Комплект расширения Deluxe

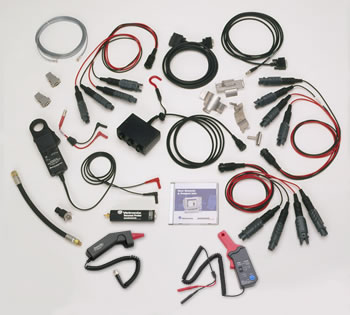

	кабель-адаптер с 4-мя емкостными датчиками для систем зажигания с двухвыводными катушками (Waste Spark) - 3 шт. адаптер-разветвитель датчик для бесконтактного измерения температуры датчик для бесконтактного измерения больших токов (до 600 А) датчик для бесконтактного измерения малых токов (до 60 А) комплект емкостных адаптеров (4 шт.) для работы с системами зажигания CID (катушка в распределителе) датчик для измерения разрежения датчик для измерения давления адаптер BNC адаптер RJ45/DB95 кабель RS232 программа "TechView Pro" для управления прибором FSA 450 от персонального компьютера

Аналогами данного устройства являются:

• MTS 5100 (Vetronix, США);
• PDA 2100 (Interro, США);
• DASPAS-65 (LBM Electronic, Литва);
• Motodoc II (Quantex, Россия);
• Автомастер АМ1-М (ГОСТ-К, Россия);
• АВТОАС-ПРОФИ (АСЕ Лаборатория, Россия).
